名稱 |

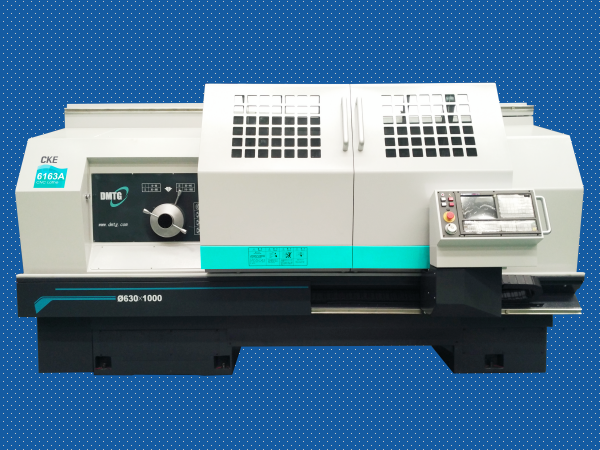

機床型號:CKE6163A、CKE6180A、CKE61100A |
|
床身上最大工件回轉直徑 |
φ630、φ800、φ1000 mm |
|
滑板上最大工件回轉直徑 |
φ320、φ490、φ700mm |
|
最大工件長度 |
1000/ 1500/ 2000 / 3000/4000/5000mm |
|
最大加工長度(立式四工位刀架) (臥式六位或臥式八工位刀架) |
785 / 1245 / 1845 / 2745/3785/4745mm 690 / 1140 / 1740 / 2640/3660/4640 mm |
|
最大車削直徑(立式四工位刀架) |
630、800、800mm |
|
(臥式六位刀架) |
620、620、620 mm |
|
(臥式八工位刀架) |
620、620、620 mm |
|
主軸中心高 |
315、400、515 mm |
|
工件極限重量(只使用卡盤) |
1000 kg |
|
主電機功率 (普通型)(變頻型) |
11kW |
|
主軸通孔直徑 |
φ100 mm |
|
主軸通孔錐度 |
前端公制120 |
|
主軸頭 |
C11 |
|
主軸轉速范圍 (普通型)手動 18級:7.5~1000r/min(7.5、10、13、18、23、31、43、56、75、100、132、178、240、310、420、575、740、1000) |
||
(自動檔/手動檔+變頻型)無級10~1000r/min(10~90、20~200、50~445、110~1000) |
||
尾座套筒直徑 |
φ100mm |
|
尾座套筒行程 |
手動尾座240 mm |
|
尾座套筒錐孔錐度 |
莫氏6號 |
|
刀架最大行程 橫向(X) | 縱向(Z) |
320、400、400 mm | 790/ 1250/ 1850/ 2750 /3790/4750mm |
|
滾珠絲杠直徑×螺距 橫向(X)| 縱向(Z) |
φ32×5 (mm) | φ50×10 (mm) |
|
快速進給 橫向(X)| 縱向(Z) |
4m/min | 3.5~7.5m/min |
|
最大切削速度 橫向(X)| 縱向(Z) |
0.01~2000mm/min | 0.01~4000mm/min |
|
工件加工精度 |
IT6~ IT7 |
|
工件表面粗糙度 |
Ra1.6 |
|
定位精度 橫向(X)| 縱向(Z) |
0.018 mm | 0.024mm(>800~1250)| 0.026mm(>1250~2000)| 0.030mm(>2000) |
|
重復定位精度 橫向(X)| 縱向(Z) |
0.006 mm | 0.011mm(>800~1250)| 0.014mm(>1250~2000)| —(>2000) |
|
刀桿截面 |
□32×25 mm |
|
重復定位精度 |
0.008 mm |
|
換刀時(單工位) |
2.9sec(90°) |
|
工件加工精度 |
IT6~ IT7 |
|
工件表面粗糙度 |
Ra1.6 |
|
電源形式 |
交流三相/380 V±10% /50Hz±2Hz |
|
用電容量 |
27KVA |
|
水箱容積 |
90L(1、1.5米規格);50L(2、3米規格) |
|
冷卻泵電機功率 |
150 W |
|
冷卻泵流量 |
25 L/min |
|
外形尺寸(CKA6163A、80A) |
3455x2020x1805(1000) |
|
3905x2020x1805(1500) |
||
4505x2020x1805(2000) |
||
5405x2020x1805(3000) |
||
6455x2020x1805(4000) |
||
7535x2020x1805(5000) |
||
外形尺寸(CKA61100A) |
3455x2020x2000(1000) |
|
3905x2020x2000(1500) |
||
4505x2020x2000(2000) |
||
機床凈重(KG |
CKЕ 6163A |
4800/5100/5600/5900/7100/8100 |
CKЕ 6180A |
5300/5600/6100/6400/7600/8600 |
|
CKЕ 61100A |
5600/6000/6500 |
