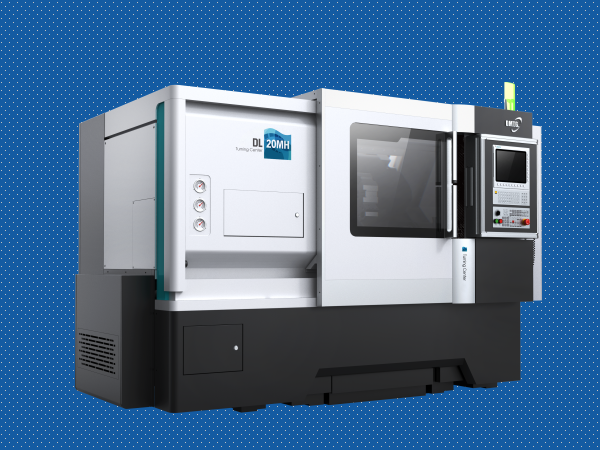

1、加工范圍

最大回轉直徑mm

φ440

最大切削直徑（軸/盤）mm

φ260/φ400

最大切削長度mm

600;1000

2、卡盤

卡盤尺寸

8″(中實)

3、主軸

主軸頭型式

ISOA2－6

主軸轉速范圍r/min

45～4500

主軸前軸承直徑mm

φ110

主軸通孔直徑mm

φ76

通過棒桿直徑mm

φ65（采用中空卡盤、中空油缸時）

主軸扭矩Nm

149/184

109/149

4、進給驅動

快速移動速度 m/min

X軸24        Z軸24、16

切削進給速度 mm/min

X軸0.01～9000    Z軸0.01～12000

X/Z軸最大行程   mm

X軸265       Z軸640 /1040

5、機床精度標準

主軸短錐面的徑向跳動精度

合格品

0.006mm

定位精度：

合格品

（X）0.011mm（Z）0.014mm(600) 0.018mm(1000)

重復定位精度：

合格品

（X）0.004mm（Z）0.006mm(600) 0.007mm(1000)

執行GB/T16462.1-2007《數控車床和車削中心檢驗條件  第1部分：臥式機床幾何精度檢驗》

執行GB/T16462.4-2007《數控車床和車削中心檢驗條件  第4部分  線性和回轉軸線的定位精度及重復定位精度檢驗》

6、電機規格

主軸驅動電機

аiI15/7000 SP

或

аiI12/7000 SP

功率kw

15/18.5

11/15

扭矩Nm

95

70

轉速r/min

1500/7000

1500/7000

X軸伺服電機

аiF8B

功率kw

1.6

扭矩Nm

8

轉速r/min

3000

Z軸伺服電機

аiF12

功率kw

3

扭矩Nm

12

轉速r/min

4000

7、標配數控系統

FANUC 0i –TF(1)

8、刀塔

刀塔工位數

12工位

換刀方式

按最短路徑，任意換刀，液壓馬達驅動

換刀時間（相鄰/最遠）

0.45s/1.45s

刀柄尺寸

25mm×25mm

 內孔刀柄尺寸

最大φ40 mm

9、液壓尾座

最大行程mm

550/900

尾座套筒直徑mm

φ85

尾座套筒行程mm

139

尾座套筒推力N

900-2700

芯軸錐度

MT.  NO.5

10、機床結構

機床設計制造符合ISO國際標準

機床所有零部件和各種計量單位全部符合國際單位（SI）標準

X/Z軸導軌形式：線性導軌

X/Z軸絲杠形式：滾珠絲杠

11、機床保護

機床防護裝置安全、齊全、可靠

符合GB15760－1995《金屬切削機床安全防護通用技術條件》

機床噪聲：符合國家標準＜83dB（A）

電控柜冷卻采用冷熱交換器降溫，密封防塵，防護等級IP54

12、潤滑系統

采用自動集中潤滑裝置，對各滑動面及滾珠絲杠實行強制潤滑

油位過低（缺油）時機床顯示報警

潤滑油

L-G32導軌潤滑油

潤滑箱容積L

1.8

潤滑電機功率W

4

13、冷卻系統

冷卻箱容積 L

450/500

華樂士冷卻泵W

 440

刀塔冷卻管為內藏式

14、液壓系統

液壓站裝有散熱裝置，可保證24小時機床連續工作

油箱容積L

50

液壓油牌號

L-HM32;GB11119抗磨液壓油

液壓泵電機功率 KW

1.5

最大壓力 bar

40

15、電氣系統

符合GB/T5226.1－1996《工業機械電氣設備第一部分：通用技術條件》標準

系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能

配有RS232標準通訊接口

數控系統

FANUC 0i –TF(1)

16、機床配件及外購件

機床配件及外購件均選用國內、外優質產品（詳見外購件清單）

17、排屑裝置

排屑機形式

自動  □鏈板 　□磁刮板 排屑機及鐵屑搬運車可供選擇

安裝位置

側排式

18、三色警示燈

紅燈

顯示報警

黃燈

顯示程序結束

綠燈

顯示程序正在執行中

19、機床電源

電源電壓范圍

交流三相380V ± 10%  50HZ

機床用電總功率kVA

最大30

20、機床顏色

機床標準顏色

□大連機床集團有限責任公司機床出廠標準色

用戶要求的顏色

□             （提供色板）

21、機床外形尺寸及重量

長×寬×高mm

3900mm × 1910mm × 1880mm

(DL-20M/600含排屑器)

4430mm × 1910mm × 1880mm

(DL-20M/1000含排屑器)

機床重量kg

4000/5000

22、包裝箱尺寸

長×寬×高mm

木箱

4296mm × 2105mm × 2441mm (DL-20M/600)

5425mm × 2262mm × 2441mm  (DL-20M/1000)

鐵底排

4350mm × 2250mm × 2230mm

(DL-20M/600)

4855mm × 2250mm × 2230mm  (DL-20M/1000)

23、超強的連續加工能力

例如：工件材料45#，直徑100mm，當切削速度為960r/min時，該機床可以達到切深5mm，進給量0.2mm/r進行連續切削。
