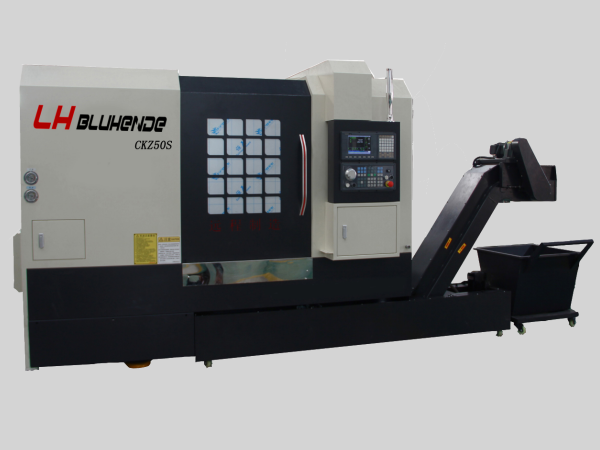

名  稱

單位

參數(shù)

備注

機床能力

床身上最大回轉直徑

mm

φ500

床鞍上最大回轉直徑

mm

φ370

最大切削直徑

mm

φ400

最大切削長度（卡盤面到頂尖）

mm

1000

傾斜角度

Deg

45

主軸中心至地面高度

mm

1007

最大允許工件重量（包括卡盤）

卡盤

kg

410

卡盤和尾座

kg

640

導軌跨距

X軸

mm

251

Z軸

mm

365

軸向進給

最大行程

X軸

mm

250

Z軸

mm

1100

快速進給速度

X軸

m/min

20

Z軸

m/min

20

絲杠直徑x螺距

X軸

mm

φ32x8

Z軸

mm

φ40x10

導軌形式

X軸

RGH45

Z軸

RGW45

進給電機功率

X軸

kw

2.4

Z軸

kw

3.5

進給電機扭矩

X軸

N.m

15

Z軸

N.m

18.6

主軸

主軸鼻端形式

A2-6

選配A2-8

主軸軸承直徑（前/后）

mm

φ150/φ140

卡盤型號

8”

選配10”

主軸通孔孔徑

mm

φ62

卡盤孔直徑（中空）

mm

φ50

主軸轉速

r/min

3000

主軸電機功率

kW

15

主軸最大扭矩

N.m

214

主軸電機額定轉速

rpm

1000

動力刀塔

刀塔形式

伺服動力

刀塔電機

GSK

刀塔中心高

mm

100

刀盤直徑

mm

330

刀盤厚度

mm

100

刀位數(shù)

12

換刀時間

s

0.24

外圓刀具尺寸

mm

20

鏜桿直徑

mm

φ40

尾座

頂尖形式

液壓

選配液壓旋轉

芯軸直徑

mm

Φ110

頂尖錐度

MT#5

頂尖行程

mm

100

導軌類型

硬軌

導軌跨距

mm

230

尾座行程

mm

450

尾座移動方式

床鞍拖動手動鎖緊壓板型

選配可編程控制并自動鎖緊型

機床精度

定位精度

X軸

mm

0.01

Z軸

mm

0.012

重復定位精度

X軸

mm

0.005

Z軸

mm

0.008

其他

液壓油箱容量

L

60

冷卻液箱容量

L

200

潤滑油壺容量

L

2

機床占地面積

長度

mm

3620

寬度

mm

2250

機床高度

mm

2250

機床總長度（含排屑機）

mm

4550

機床重量*

kg

5180
